Ein Einsteckschloss ist ein Schlossmechanismus, der vollständig und unsichtbar in das Türblatt eingelassen wird. Der detaillierte Aufbau eines Einsteckschlosses ist entscheidend für die Sicherheit und Funktionalität einer Tür, von der einfachen Falle bis zum massiven Riegel. Das Verständnis der einzelnen Bauteile hilft dabei, Probleme zu erkennen und die richtige Wahl bei einem Austausch zu treffen. Das Thema Aufbau Einsteckschloss spielt dabei eine zentrale Rolle.
Dieser Ratgeber erklärt den kompletten Aufbau, die Funktion aller Komponenten und die wichtigen Maße, die Sie kennen müssen. Wir zeigen Ihnen, wie Sie Ihr Schloss identifizieren und wann eine professionelle Reparatur sinnvoll ist. Für Aufbau Einsteckschloss ist eine fachgerechte Einschätzung besonders wichtig.
Was Ist Ein Einsteckschloss? Eine Detaillierte Definition
Ein Einsteckschloss ist eine Schlossart, deren Gehäuse (der Schlosskasten) in eine dafür vorgesehene Aussparung, die sogenannte Schlosstasche, im Türblatt eingesetzt wird. Von außen ist lediglich die schmale Frontplatte, der Stulp, an der Türkante sichtbar. Diese Bauweise macht es zur Standardlösung für moderne Haus-, Wohnungs- und Zimmertüren in Europa. So bleibt Aufbau Einsteckschloss für Aufwand, Kosten und Vorgehen besser planbar.
Im Gegensatz zum auf der Türinnenseite aufgeschraubten Kastenschloss ist das Einsteckschloss dezent integriert und bietet durch die feste Verankerung im Türblatt eine hohe mechanische Stabilität. Es beherbergt alle wesentlichen mechanischen Teile wie Falle, Riegel und die Nuss für den Türdrücker, die für das Schließen und Verriegeln der Tür verantwortlich sind. In der Praxis hilft Aufbau Einsteckschloss, die passende Lösung gezielt auszuwählen.
Der Detaillierte Aufbau Eines Einsteckschlosses: Alle Bauteile Im Überblick
Das Innenleben eines Einsteckschlosses besteht aus einem präzisen Zusammenspiel mechanischer Teile, die für Sicherheit und Bedienkomfort sorgen. Um die Funktion zu verstehen, ist es essenziell, jedes Bauteil und seine Aufgabe zu kennen. Der korrekte Einsteckschloss Aufbau innen ist für die Langlebigkeit und Zuverlässigkeit entscheidend. Auch bei der Umsetzung sollte Aufbau Einsteckschloss sauber und professionell berücksichtigt werden.
Vom Schlosskasten, der alles zusammenhält, bis zur kleinen Nuss, die die Bewegung des Drückers überträgt – jedes Element hat eine spezifische Funktion. Ein Defekt an nur einem dieser Teile kann die gesamte Tür unbrauchbar machen. Das Thema Aufbau Einsteckschloss spielt dabei eine zentrale Rolle.

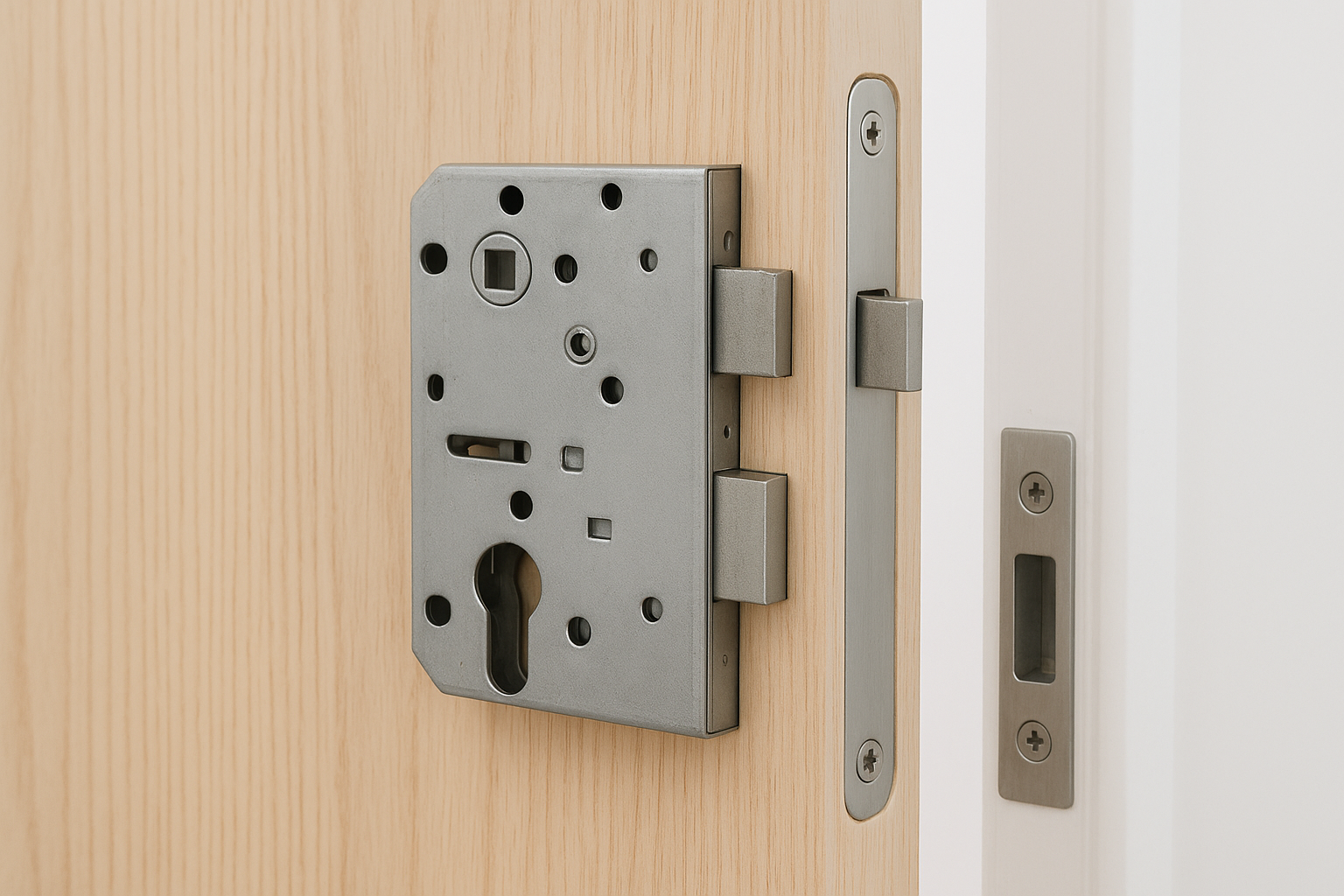

Der Schlosskasten (Schlossgehäuse)
Der Schlosskasten ist das stabile Metallgehäuse, das alle inneren mechanischen Komponenten des Schlosses umschließt und schützt. Er wird direkt in die Schlosstasche des Türblatts eingesetzt und bildet das Herzstück des gesamten Mechanismus. Seine Robustheit ist entscheidend für den Einbruchschutz, da er direkten Angriffen auf die Mechanik standhalten muss. Für Aufbau Einsteckschloss ist eine fachgerechte Einschätzung besonders wichtig.
Der Stulp
Der Stulp ist die sichtbare Metallplatte an der schmalen Vorderseite (der Stirnseite) der Tür. Er fixiert das Schloss im Türblatt und hat Aussparungen für Falle und Riegel. Stulpe gibt es in verschiedenen Längen, Breiten und mit abgerundeten oder eckigen Enden, passend zum Design und zur Fräsung der Tür. So bleibt Aufbau Einsteckschloss für Aufwand, Kosten und Vorgehen besser planbar.
Die Falle (Schnapper)
Die Falle ist der abgeschrägte, federbelastete Bolzen, der beim Schließen der Tür in das Schließblech im Türrahmen schnappt. Sie hält die Tür im geschlossenen, aber unverriegelten Zustand. Durch Betätigung des Türdrückers oder Drehen des Schlüssels (Wechselfunktion) wird die Falle zurückgezogen, um die Tür zu öffnen. In der Praxis hilft Aufbau Einsteckschloss, die passende Lösung gezielt auszuwählen.
Der Riegel
Der Riegel ist der massive, meist rechteckige Bolzen, der durch das Drehen des Schlüssels aus dem Schlosskasten aus- und in das Schließblech des Rahmens eingefahren wird. Er sorgt für die eigentliche Verriegelung der Tür und ist das wichtigste Bauteil für die Einbruchsicherheit. Bei Sicherheitsschlössern ist der Riegel oft aus gehärtetem Stahl gefertigt. Auch bei der Umsetzung sollte Aufbau Einsteckschloss sauber und professionell berücksichtigt werden.
Die Nuss (Drückernuss)
Die Nuss ist eine vierkantige Öffnung im Schloss, in die der Vierkantstift des Türdrückers (der Türklinke) gesteckt wird. Wenn der Drücker betätigt wird, dreht sich die Nuss und überträgt diese Bewegung auf einen Mechanismus, der die Falle zurückzieht. Das Standardmaß für den Nussvierkant beträgt in Deutschland meist 8 mm. Das Thema Aufbau Einsteckschloss spielt dabei eine zentrale Rolle.
Der Wechsel
Der Wechsel ist eine mechanische Funktion, die es ermöglicht, die Falle nicht nur mit dem Türdrücker, sondern auch mit dem Schlüssel zurückzuziehen. Dies ist besonders bei Haustüren praktisch, die von außen nur einen festen Knauf haben. Eine Schlüsselumdrehung zieht dann zunächst die Falle ein, bevor der Riegel bewegt wird.
Die Funktionsweise: Wie Falle, Riegel Und Nuss Zusammenspielen
Das Zusammenspiel der Bauteile lässt sich in zwei Hauptfunktionen unterteilen: das Schließen und das Verriegeln. Beim bloßen Zuziehen der Tür gleitet die abgeschrägte Falle über die Kante des Schließblechs, wird kurz in den Schlosskasten gedrückt und schnappt durch Federkraft in die dafür vorgesehene Öffnung. Die Tür ist nun geschlossen, aber nicht abgeschlossen.
Durch das Herunterdrücken der Türklinke wird über den Vierkantstift die Nuss gedreht. Diese Bewegung aktiviert einen Hebelmechanismus im Inneren, der die Falle aus dem Schließblech zurückzieht und die Tür freigibt. Zum Verriegeln wird der Schlüssel im Schließzylinder gedreht. Dies bewegt den massiven Riegel aus dem Schlosskasten heraus und schiebt ihn tief in das Schließblech. Die Tür ist nun sicher verriegelt und kann ohne Schlüssel nicht mehr geöffnet werden.
Aufbau Einsteckschloss: Unterschiede Bei PZ, BB Und WC-Schlössern
Obwohl der grundlegende mechanische Aufbau eines Einsteckschlosses ähnlich ist, gibt es je nach Verwendungszweck unterschiedliche Schließarten. Die Lochung im Schlosskasten für den Schlüssel oder Zylinder ist das entscheidende Unterscheidungsmerkmal. Die Wahl der richtigen Variante ist wichtig für Sicherheit und Komfort.
Die drei häufigsten Typen sind Profilzylinder- (PZ), Buntbart- (BB) und WC-Schlösser. Jeder Typ hat eine spezifische Lochung und ist für einen anderen Einsatzzweck konzipiert, von der hochsicheren Haustür bis zur einfachen Zimmertür.
Vergleich der Schließarten eines Einsteckschlosses
| Schließart | Verwendung | Sicherheitsniveau |
|---|---|---|
| Profilzylinder (PZ) | Haus- & Wohnungstüren | Hoch (je nach Zylinder) |
| Buntbart (BB) | Innentüren / Zimmertüren | Niedrig |
| WC-Garnitur | Bad- & Toilettentüren | Sehr niedrig (Privatsphäre) |
Profilzylinderschloss (PZ): Der Standard für Sicherheit
Das PZ-Schloss ist die gängigste Variante für Haustüren und Wohnungseingangstüren. Es besitzt eine große Aussparung für einen separaten Profilzylinder. Dieser Zylinder ist das eigentliche Herz der Sicherheit und kann bei Bedarf einfach ausgetauscht werden, ohne das gesamte Schloss wechseln zu müssen. Möchte man das Wohnungstür Schloss austauschen, wird oft nur der Zylinder gewechselt.
Buntbartschloss (BB): Für Zimmertüren
Buntbartschlösser werden fast ausschließlich für Innentüren verwendet, bei denen keine hohe Sicherheit erforderlich ist. Sie haben ein Schlüsselloch für einfache, geschweifte Buntbartschlüssel. Diese Schlüssel bieten kaum Schutz, da es nur wenige verschiedene Schließungen gibt und die Schlösser oft mit einem Dietrich oder einem passenden Zweitschlüssel geöffnet werden können.
WC-Garnitur: Für Bad und Toilette
Ein WC-Schloss besitzt kein klassisches Schlüsselloch, sondern einen Vierkantstift unterhalb der Drückernuss. Auf diesen wird innen ein Drehknauf (Olive) und außen eine Anzeige (meist rot/weiß) mit einem Not-Schlitz montiert. Dies ermöglicht das einfache Verriegeln von innen und eine Notöffnung von außen, dient aber nur dem Schutz der Privatsphäre.
Exkurs: Einsteckschloss vs. Kastenschloss
Während das Einsteckschloss in der Tür verschwindet, wird ein Kastenschloss auf der Innenseite des Türblatts montiert. Es ist vollständig sichtbar und wird oft bei Altbautüren, Gartentoren oder als Zusatzschloss verwendet. Ein typisches Kastenschloss für Haustür bietet oft robuste Sicherheit, ist aber optisch präsenter.
Wichtige Maße Und DIN-Richtung Für Den Korrekten Schlossaufbau
Um ein defektes Einsteckschloss zu ersetzen, ist es unerlässlich, die korrekten Maße zu ermitteln. Bereits wenige Millimeter Abweichung können dazu führen, dass das neue Schloss nicht in die Tür passt oder der Türdrücker und der Schließzylinder nicht mehr an der richtigen Position sitzen. Die drei wichtigsten Maße sind das Dornmaß, das Entfernungsmaß und der Nussvierkant.
Zusätzlich zu den Maßen ist die DIN-Richtung entscheidend, damit die Falle des Schlosses korrekt abgeschrägt ist und die Tür sanft schließen kann. Falsch gewählte Maße führen schnell zu Frust beim Einbau.
| Maß | Beschreibung | Standardwerte |
|---|---|---|
| Dornmaß | Abstand von Stulpkante zur Mitte des Schlüssellochs/Vierkants. | 55 mm (Wohnung), 65 mm (Haus) |
| Entfernungsmaß | Abstand von Mitte Drückernuss zu Mitte Schlüssellochrundung. | 72 mm (Zimmer/Wohnung), 92 mm (Haustür) |
| DIN-Richtung | Bestimmt die Richtung der Türöffnung (links/rechts). | DIN Links / DIN Rechts |
Das Dornmaß
Das Dornmaß ist der Abstand von der Außenkante des Stulps bis zur Mitte des Schlüssellochs bzw. der Drückernuss. Dieses Maß bestimmt, wie weit der Türgriff und der Zylinder von der Türkante entfernt sind. Gängige Dornmaße sind 55 mm für Zimmertüren, 65 mm für Haustüren und 80 mm oder 100 mm für Rohrrahmentore.
Das Entfernungsmaß (PZ / BB)
Das Entfernungsmaß, auch Distanznorm genannt, beschreibt den vertikalen Abstand zwischen der Mitte der Drückernuss und der Mitte der runden Aussparung des Schlüssellochs (bei PZ) bzw. der Mitte des Buntbartlochs (bei BB). Bei Wohnungstüren beträgt es typischerweise 72 mm, bei Haustüren mit Profilzylinder 92 mm.
Der Nussvierkant
Dieses Maß gibt die Seitenlänge des quadratischen Lochs der Nuss an. In Deutschland ist der Standard für Türdrücker 8 mm. In anderen Ländern oder bei speziellen Anwendungen (z.B. Brandschutztüren mit 9 mm oder WC-Riegeln mit 5-7 mm) können andere Maße vorkommen.
Die DIN-Richtung (DIN Links / DIN Rechts)
Die DIN-Richtung gibt an, auf welcher Seite sich die Türbänder (Scharniere) befinden, wenn man vor der Tür steht und sie zu sich hin öffnet. Sind die Bänder links, ist es eine DIN-Links-Tür. Sind sie rechts, ist es eine DIN-Rechts-Tür. Viele moderne Schlösser haben eine umlegbare Falle und sind für beide Richtungen verwendbar.
Häufige Probleme Mit Dem Aufbau Eines Einsteckschlosses
Trotz ihres robusten Aufbaus können Einsteckschlösser mit der Zeit verschleißen oder Defekte aufweisen. Häufig sind gebrochene Federn im Inneren die Ursache für Probleme. Wenn zum Beispiel die Türklinke nach der Betätigung schlaff herunterhängt, ist meist die Drückerfeder gebrochen. Dies beeinträchtigt zwar nicht die Verriegelung, ist aber im Alltag sehr störend.
Ein weiteres häufiges Problem ist eine klemmende Falle oder ein schwergängiger Riegel. Dies kann durch Schmutz, mangelnde Schmierung oder eine verzogene Tür verursacht werden. Ignoriert man solche Anzeichen, kann es im schlimmsten Fall dazu kommen, dass sich die Tür nicht mehr öffnen oder schließen lässt. Ein rechtzeitiger Check ist daher ratsam. Gerade bei Sicherheitstüren sollte man überlegen, das Türschloss Haustür komplett zu erneuern, statt nur Einzelteile zu flicken.
Reparatur Oder Austausch: Wann Professionelle Hilfe Nötig Ist
Einige kleine Probleme wie eine quietschende Falle lassen sich oft mit etwas Schmiermittel selbst beheben. Bei gravierenderen Defekten, wie einem gebrochenen Riegel oder einer defekten Innenmechanik, ist jedoch ein Austausch unumgänglich. Der Versuch, das komplexe Innenleben selbst zu reparieren, scheitert oft und kann mehr Schaden anrichten. Insbesondere bei sicherheitsrelevanten Türen sollte man keine Kompromisse eingehen.
Ein professioneller Fachbetrieb kann den Schaden schnell analysieren und beurteilen, ob eine Reparatur möglich ist oder ein Austausch die sicherere und langfristig günstigere Lösung darstellt. Gerade wenn man das `schloss austauschen wohnungstür` in Erwägung zieht, sorgt ein Experte für den korrekten und sicheren Einbau. Fachbetriebe wie LockMeister bieten hierfür schnelle und transparente Hilfe ab 58 € an.
Wenn die Sicherheit beeinträchtigt ist oder Sie sich den Austausch nicht zutrauen, ist es immer besser, einen Profi zu rufen. Ein erfahrener Schlüsseldienst Düsseldorf kann das passende Schloss identifizieren und fachgerecht montieren, sodass Ihre Tür wieder einwandfrei funktioniert und sicheren Schutz bietet.
Fazit
Der Aufbau eines Einsteckschlosses ist ein Paradebeispiel für präzise und langlebige Mechanik. Das Wissen um die einzelnen Bauteile wie Falle, Riegel, Nuss und Stulp hilft nicht nur, die Funktion der eigenen Tür zu verstehen, sondern auch, Probleme frühzeitig zu erkennen. Die korrekte Ermittlung von Dornmaß, Entfernung und DIN-Richtung ist die entscheidende Voraussetzung für einen erfolgreichen Austausch.
Während einfache Aufgaben von geübten Heimwerkern erledigt werden können, sollte bei sicherheitsrelevanten Defekten an Haus- oder Wohnungstüren stets ein Fachmann hinzugezogen werden. Eine professionelle Installation gewährleistet volle Funktionalität und den bestmöglichen Schutz für Ihr Zuhause.
FAQ – Häufige Fragen Und Antworten
Wie ist ein Türschloss aufgebaut?
Ein typisches Einsteckschloss besteht aus einem Schlosskasten, dem sichtbaren Stulp, der federbelasteten Falle (Schnapper), dem massiven Riegel (Schließbolzen) und der Nuss für den Türdrücker. Diese Komponenten arbeiten zusammen, um die Tür zu schließen und zu verriegeln.
Was ist der Unterschied zwischen Falle und Riegel?
Die Falle hält die Tür nur geschlossen (zugefallen), ist federbelastet und wird mit der Türklinke betätigt. Der Riegel verriegelt die Tür fest, wird nur mit dem Schlüssel bewegt und sorgt für die eigentliche Einbruchsicherheit.
Wie messe ich das Dornmaß richtig?
Das Dornmaß wird von der Außenkante des Stulps (der Metallplatte an der Türkante) bis zur Mitte des Vierkantlochs für den Türdrücker gemessen. Es ist ein entscheidendes Maß, um ein passendes Ersatzschloss zu finden.
Kann ich ein Einsteckschloss selbst einbauen?
Ja, der Austausch eines Einsteckschlosses ist für erfahrene Heimwerker mit den richtigen Maßen möglich. Bei Sicherheitstüren oder wenn Sie sich unsicher sind, wird jedoch die Beauftragung eines Fachmanns empfohlen, um Einbaufehler und Sicherheitslücken zu vermeiden.
Was bedeutet PZ bei einem Einsteckschloss?
PZ steht für “Profilzylinder”. Ein PZ-Schloss hat eine Aussparung für einen separaten Schließzylinder. Dies ist der Standard für Haus- und Wohnungstüren, da der Zylinder unabhängig vom Schloss ausgetauscht werden kann.
